HYUT-588管材超聲波無線旋轉探傷設備

發布日期：2021/6/20 21:28:21　所屬分類：超聲波在線自動探傷系統　訪問統計：1260

本系統適用于各種管材內、外部缺陷自動檢測。超聲波探傷原理是超聲波經水耦合進入管材后，入射傳播，當管材中有缺陷時會引起超聲反射，超聲儀器將超聲波反射信號經放大信號處理后實時報警，實現缺陷的自動檢測。

一．被檢產品及技術規格

1. 被檢產品規格

1) 外徑：Ф5mm~Ф280mm

2) 長度：2m-15m

3) 直度：探傷要求每米彎曲度≤1mm

4) 端部狀況：無毛刺、倒角

5) 表面狀態：熱處理表面、拋丸表面

6) 溫度：50℃以下

7) 材質：各種不銹鋼、優質碳素鋼、合金鋼、合金結構鋼等。

1) 輸送方式

1) 管材直線前進

2) 自動上下料或手動上下料

2) 運轉條件

1) 運轉時間：２４小時連續運轉

3) 運轉條件

1) 探傷操作室：

　溫度 -25～4０℃

　濕度 ４０～７０％ＲＨ

　粉塵 ０．３㎎／ｍ３以下

　振動 ０．１Ｇ以下

2) 探傷線

　溫度 -25～5０℃

　濕度 ９０％ＲＨ以下（４０℃以下）

4) 能源介質

※能源介質用量在詳細設計后可能會有增加。

1) 電源  3相電 AC380V 50Hz 20kVA

2) 供水  水量消耗100L/min 0.15MPa

3) 供氣  工廠壓縮空氣0.4MPa以上

二．探傷設備技術參數及設備構成

1. 探傷設備技術參數

1) 探傷方式

工件直線前進，探頭組旋轉探傷

2) 探傷主機照片

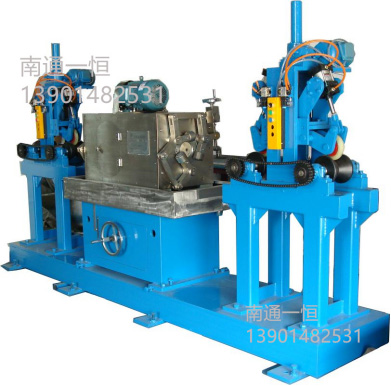

無線旋轉超聲波探傷主機照片

3) 系統示意圖

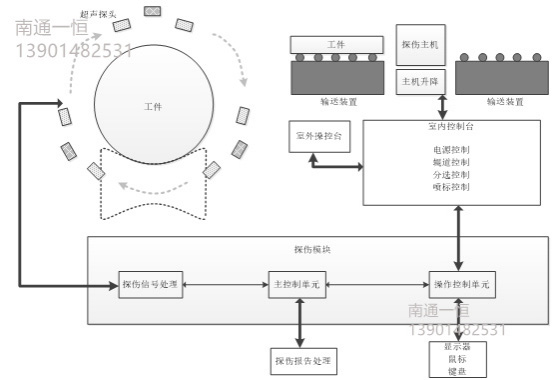

探傷系統示意圖

更詳細探傷資料請聯系 13901482531 李先生
