HDW-6000型彈簧熒光磁粉探傷機

發布日期：2023/3/16 15:35:39　所屬分類：磁粉探傷儀　訪問統計：405

設備概述：

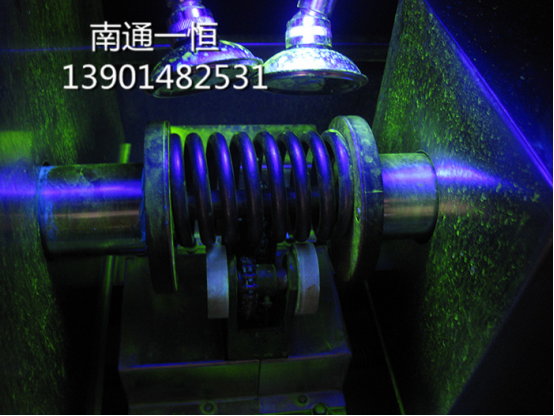

HDW-6000型彈簧熒光磁粉探傷機系固定式機電分體結構的熒光磁粉探傷設備。以濕法熒光磁粉檢測彈簧表面及近表面因各種原因引起的各種細微缺陷。該設備采用自動、手動兩種運行方式，由進口可編程控制器（PLC）對設備集中控制。一次性全方位顯示缺陷；并帶斷電相位控制，具有較高剩磁穩定度，既適用于連續法探傷檢測，又適用于剩磁法探傷檢測。

主要技術指標：

功能磁化方式：周向、縱向、復合磁化等三種磁化方式

穿棒磁化電流：AC  0-6000A（瞬時）有效值，連續可調，帶斷電相位控制

通電磁化電流：AC  0-2000A（瞬時）有效值，連續可調，帶斷電相位控制

運行方式：自動、手動

暫載率：≥25%

探傷靈敏度：15/50A1型試片顯示清晰

電極間距：650㎜

夾緊方式：氣動

氣壓要求：0.4－0.6MPa

探傷節拍：約15S/件（上下料、觀察及評判時間除外）

退磁方式：自動衰減式退磁

周向退磁電流：AC  6000-0A有效值，連續可調

縱向退磁電流：AC  2000-0A有效值，連續可調

退磁時間：3-8S(可調)

退磁效果：≤0.2mT

紫外線照度：

固定熒光燈：距紫外線光源380㎜工件表面處≥4000μw/㎝²；

手持熒光燈：距紫外線光源380㎜工件表面處≥1500μw/㎝²；

電源：三相四線  380V±10%  50Hz  瞬時約150A（滿負荷）

外型尺寸：1800（L）×750（W含上料機構）×1500（H）mm；
