產品中心

HYR-68型耐張線夾DR成像探傷儀

發布日期:2020/9/19 16:31:14 所屬分類:DR射線成像探傷儀 訪問統計:1407

HYR-68型耐張線夾DR成像探傷儀

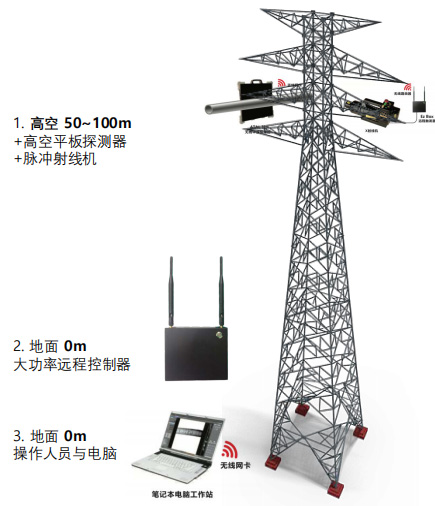

X射線成像系統工作方式



1,后處理方式(平板探測器+脈沖射線機+無線遙控器) 作業時不需要電腦,完成拍攝后通過鏈接電腦,一次性獲取所有圖像

1)通過電腦可以選擇性下載

2)將需要的圖像過濾下載



2,實時獲取圖像方式(平板探測器+脈沖射線機+無線控制器+電腦) 通過電腦在地面控制平板探測器和脈沖射線機工作,一次性完成作業。



X射線成像系統配置:

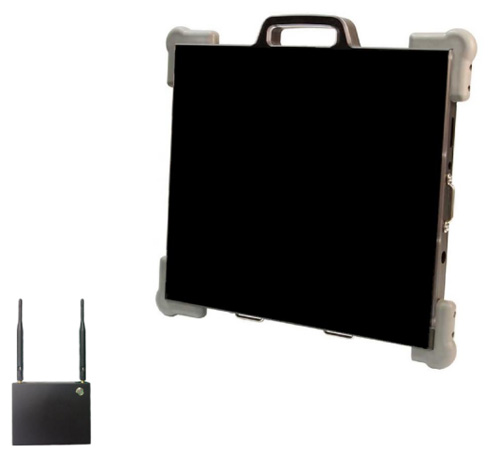

1,無線平板探測器:



型號

ATAL 2929N

ATAL 4343N

ATAL 2929N+

ATAL 4343N-Plus

傳感器

非晶硅amorphous silicon active TFT/diode array

閃爍體

硫氧化釓 GOS,碘化銫CsI

硫氧化釓 GOS,碘化銫CsI

硫氧化釓 GOS,

硫氧化釓 GOS,

像素矩陣

2048*2048

3072*3072

2048*2048

3072*3072

像素區域

287*287mm

430*430mm

287*287mm

430*430mm

像素間距

140um

140um

140um

140um

空間分辨率

3.6 IP/mm

3.6 IP/mm

3.6 IP/mm

3.6 IP/mm

能量范圍

20KV-225kv

20KV-225kv

20KV-15v

20KV-15mv

動態范圍

16bit

16bit

16bit

16bit

動態級別

ADC16bit

ADC16bit

ADC16bit

ADC16bit

尺寸

320*320*15mm

456*460*15mm

320*491*15mm

460*598*15mm

超窄下邊框

3mm

3mm/8mm

4mm

8mm

重量

<4.8KG

<6.8KG

<5.8KG

<8.8KG

外殼

aluminum

Aluminum&carbon

aluminum

aluminum

防護等級

IP-65 rated

IP-65 rated

IP-65 rated

IP-65 rated

無線標準

Gigatit WIFI 802.11AC

Gigatit WIFI 802.11AC

Gigatit WIFI 802.11AC

Gigatit WIFI 802.11AC




平板探測器:可搭配所有不同種類的
X射線機,無需進行曝光信號同步工作。

2,無線控制器

遠程同步X射線機,支持X射線機的無線控制

增加探測器和工作站電腦之間的無線距離.

高速無線數據傳送,采用最新WIFI規格IEEE 802.11AC

電池供電

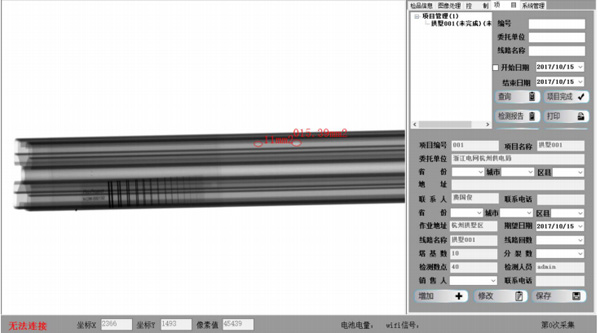

3,無損檢測軟件:

 測量工具:長度、深度、密度、雙線形像質計,SNR測量

 計算分析工具:圖像混合, 譜線輪廓,圖象平均

 圖像處理工具:拼接,邊緣增強,參數調整

 報告打印,支持DICONDE格式,彩色分析,多國語言

 遠程控制X射線機

 可搭配所有不同種類的X射線機

 無需進行曝光信號同步工作

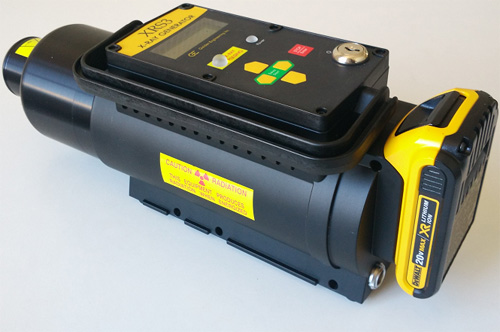

XRS-3 是一種輕型脈沖 射線機。脈沖的 射線在很短時間內(25 納秒)產生高強度 X 射線能量(突發脈沖),在 射線機前面 12英寸(30.50CM)處測得每個脈沖的輸出劑量約 3mR,根據使用的成像系統不同可以穿透厚度為 1/2”(1.25CM)-1(2.54CM)的鋼,脈沖 X射線技術比傳統的恒電位 X 光機或放射源進行現場操作具有先天的優勢。高度便攜外形小巧便攜,同時具備顯著穿透能力使用最小輸入電壓,脈沖技術產生高能輸出電壓DeWalt 電池包,電子控制模塊和高壓管被設計裝在一個包裝內,非常便攜重量只有 12 磅(5.4KG),卻能產生 270KVP 輸出電壓。

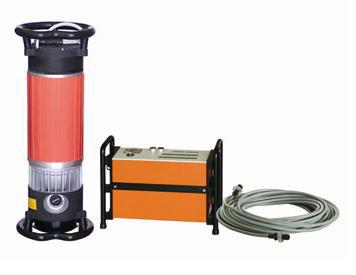

X射線管:金屬陶瓷管

• X射線管供電方式:恒電壓

• X射線管電壓調節范圍:50300kV

• 管電壓調節步長:1kV/step

• X射線管電流:0.5-3.0mA

• 管電流調節步長:0.1mA/step

• 曝光時間設定最大值:99分鐘59

• 延時開高壓調節范圍:0-99

• X射線管最大功率:900W

• 工作頻率: 100kHz

• 焦點尺寸:Acc.EN12543 d=3.0mm Acc. IEC 336 1.5mm

• 穿透厚度:65mm A3鋼,焦距700mm,D7膠片,底片黑度2.0,10分鐘)

• 暫載率:100% (在周圍環境溫度為20℃,最大功率條件下)

• 輻射角度:40°x 55°

• 內部過濾器: 4mmBe

• 附加過濾器:4mm Al

• 管頭尺寸:775mm x295mm(含端環)

• 管頭重量:32kg

• 連接電纜:25M

• 電源電纜:10M

• 控制器尺寸:465mm x323mm x166mm

• 控制器重量:11.3kg

• 輸入電源: 200-250VAC47-400Hz

• 陽極冷卻方式:強制風冷





電力行業專業軟件直接出具標準報告:
