發布日期：2021/6/20 21:15:53 所屬分類：超聲波在線自動探傷系統 訪問統計：1125
本系統適用于各種管、棒材內、外部缺陷自動檢測。超聲波探傷原理是超聲波經水耦合進入鋼管后，入射傳播，當管棒材中有缺陷時會引起超聲反射，超聲儀器將超聲波反射信號經放大信號處理后實時報警，實現缺陷的自動檢測。
現針對貴公司超聲探傷要求，設計如下檢測方案，具體參見以下技術附件。
二．被檢產品及技術規格
1. 被檢產品規格
1) 外徑：Ф5mm~Ф280mm
2) 長度：2m-15m
3) 直度：探傷要求每米彎曲度≤1mm
4) 端部狀況：無毛刺、倒角
5) 表面狀態：熱處理表面、拋丸表面
6) 溫度：50℃以下
7) 材質：各種不銹鋼、優質碳素鋼、合金鋼、合金結構鋼等。
1) 輸送方式
1) 棒材直線前進
2) 自動上下料或手動上下料
2) 運轉條件
1) 運轉時間：２４小時連續運轉
3) 運轉條件
1) 探傷操作室：
溫度 -25～4０℃
濕度 ４０～７０％ＲＨ
粉塵 ０．３㎎／ｍ３以下
振動 ０．１Ｇ以下
2) 探傷線
溫度 -25～5０℃
濕度 ９０％ＲＨ以下（４０℃以下）
4) 能源介質
※能源介質用量在詳細設計后可能會有增加。
1) 電源 3相電 AC380V 50Hz 20kVA
2) 供水 水量消耗100L/min 0.15MPa
3) 供氣 工廠壓縮空氣0.4MPa以上
三．探傷設備技術參數及設備構成
1. 探傷設備技術參數
1) 探傷方式
工件直線前進，探頭組旋轉探傷

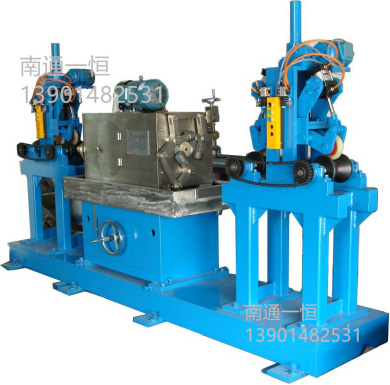

2) 探傷主機照片
無線旋轉超聲波探傷主機照片

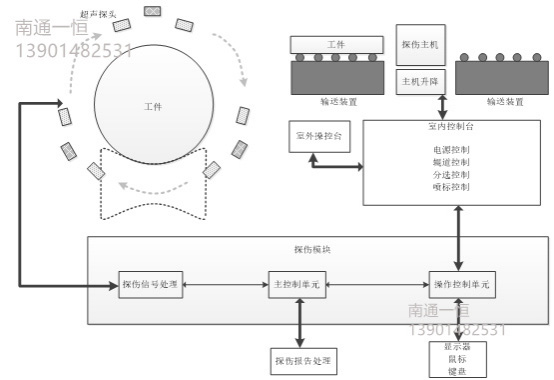

3) 系統示意圖
探傷系統示意圖
更詳細探傷資料請聯系 13901482531 李先生
